Прохідні вимикачі – це зручний і практичний спосіб керування освітленням з двох точок.
Прохідний вимикач є особливим типом електричного вимикача, який, заради зручності, дозволяє людині керувати світлом, без необхідності повертатись до початкового вимикача. З такою проблемою ми завжди стикаємось на сходах, в довгих коридорах, у спальнях, у великих приміщеннях та у прохідних кімнатах, або на виробничих цехах, складах, у бомбосховищах, тощо.
Окрім того, для складніших та ще зручніших систем освітлення, разом з прохідними вимикачами, можуть використовуватись перехресні вимикачі. Вони інтегруються у ланцюг поміж двох прохідних вимикачів і дозволяють керувати однією лінією освітлення з трьох або більшої кількості місць. А використовуючи подвійні прохідні та перехресні вимикачі, ви отримаєте ще ширші можливості для створення різних сценаріїв освітлення в приміщенні.
Основна функція прохідного вимикача доволі банальна – дозволити вмикати та вимикати світлову лінію з різних точок. Одна клавіша вимикача відповідає за зміну стану одного і того ж джерела світла. Для здійснення цієї функції Прохідний вимикач має на своїй монтажній частині три клеми: вхідну (L) та дві вихідні (L1 і L2). Для коректної роботи вихідні клеми одного вимикача з’єднуються з відповідними клемами іншого.
Але окремо зазначмо, що при цьому слід дотримуватись загальної схеми освітлювальної лінії. Тобто при монтажі враховуйте з якої сторони підведено кабель із живленням, а куди прямуватиме кабель для світильника. Тому що якщо на це не зважати, то ваша схема, в найкращому випадку, просто не запрацює, а у гіршому – спричинить коротке замикання.
Тому не забувайте - монтаж вимикачів вимагає фаху, адже це професійні роботи з встановлення та підключення прохідних вимикачів до електромережі із застосуванням відповідних схем.
Як ми зазначали вище, також доволі часто застосовуються двоклавішні прохідні вимикачі. Зокрема, за необхідності керування двома різними групами ламп. Наприклад основним освітленням та додатковим. Або для створення різних сценаріїв освітлення, коли комбінуючи натискання клавіш, можна створювати різні атмосферні ефекти.

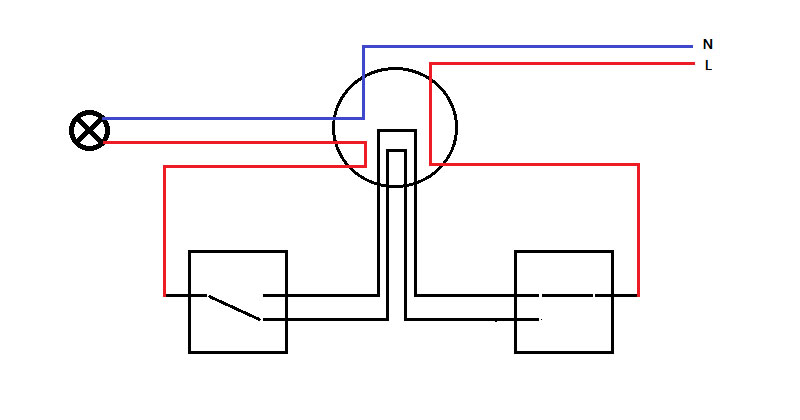

Схеми підключення прохідних вимикачів можуть бути різними, залежно від кількості точок керування та особливостей приміщення. Найпоширеніші схеми передбачають використання двох прохідних вимикачів для керування одним світильником з двох протилежних місць.
Вибір схеми прохідного вимикача залежить від конкретних умов і вимог до системи освітлення. При цьому зауважмо – люба схема вимикачів комутує лише фазний дріт. Запам’ятайте це, якщо візьметесь до справи самі!

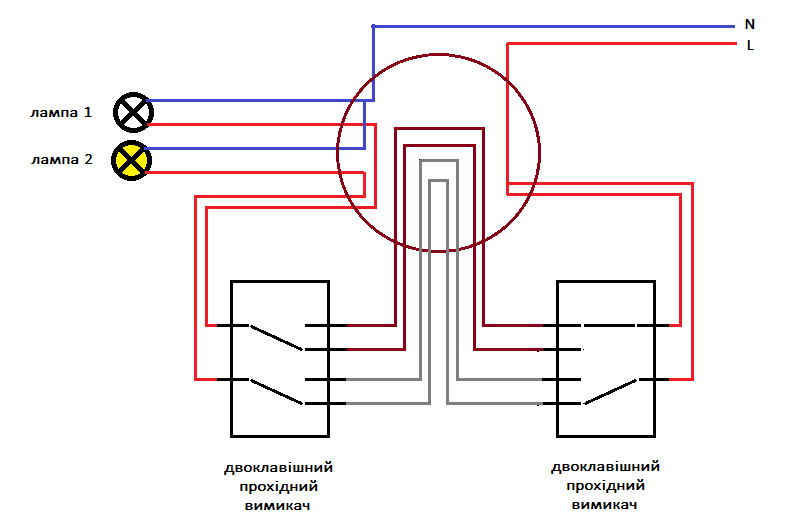

Подвійний прохідний вимикач дозволяє керувати двома різними групами освітлення з двох чи навіть кількох точок. Принцип роботи схеми підключення подвійного прохідного вимикача управлінням з двох точок аналогічний до простого прохідного вимикача, але кожна група освітлення має свою пару контактів на вимикачі. (По суті, ми маємо подвоєну схему одноклавішного прохідного вимикача.)
Кожна з двох клавіш на вимикачі відповідає за свою групу ламп. Натискаючи на ту чи іншу клавішу двоклавішного прохідного вимикача, ви вмикаєте або вимикаєте потрібну групу освітлення. Це дозволяє, наприклад, створити м'яке освітлення для відпочинку, яскраве світло для роботи або комбінувати різні варіанти освітлення.
Електромонтажні роботи з встановлення та підключення прохідних вимикачів вимагають професійних знань та навичок в електромонтажі. Тому варто пам’ятати, що навіть незначна помилка може призвести до несправності системи освітлення або, що ще гірше, до короткого замикання.

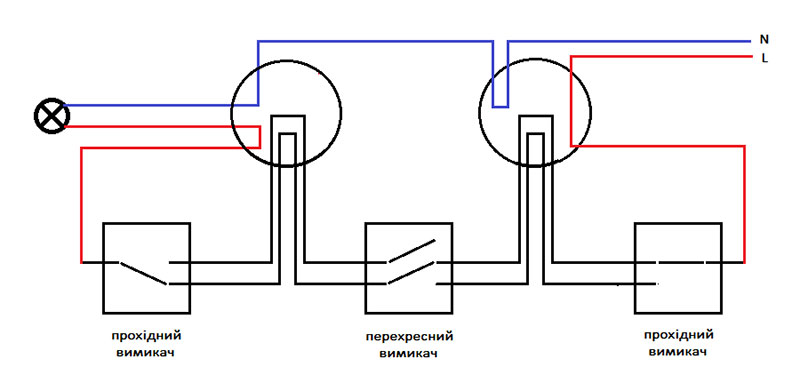

Вимикач прохідний перехресний (хрестовий) використовується для керування освітленням з трьох і більше місць. Він доповнює схему з двома прохідними вимикачами, дозволяючи встановити зручні додаткові точки для дистанційного керування.

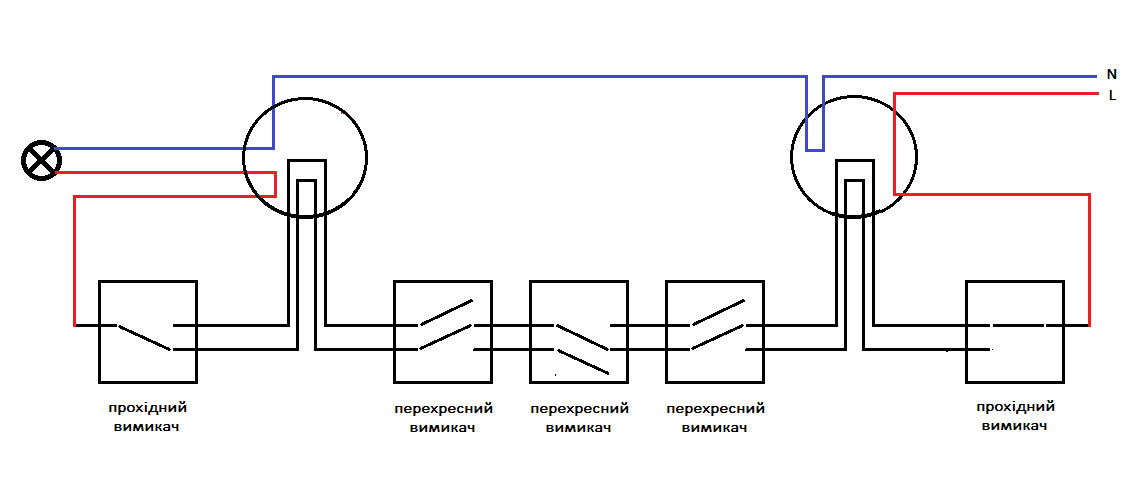

У такій схемі підключення на початку та в кінці ланцюга встановлюються прохідні вимикачі, а між ними монтують необхідну кількість перехресних вимикачів. Така схема прохідних вимикачів дозволяє суттєво збільшити кількість точок керування одним джерелом світла.
Ми вже торкались вище теми розміщення прохідних вимикачів у зоні сходинок. Зазвичай це стосується електромонтажних робіт у приватних будинках та двоярусних квартирах. Тут прохідні вимикачі встановлюються на початку і в кінці сходового маршу. Це дозволяє вмикати світло, піднімаючись або спускаючись сходами. Завдяки з'єднанню між собою прохідних вимикачів двома лініями електричних проводів, вимикачі стають пов’язаними та залежними один від одного, що і дозволяє керувати одним джерелом світла з двох місць.
Оскільки неправильне підключення прохідних вимикачів може призвести до короткого замикання або ураження електричним струмом, монтаж прохідних вимикачів краще довірити досвідченим фахівцям нашої компанії АртЕлектрика.
Якщо трансформатор знаходиться у слаботочному щитку (найпоширеніша ситуація у сучасній інсталяції електромонтажу при дизайнерському ремонті), схема підключення двох прохідних вимикачів до LED-стрічки має певні особливості.
Нижче наведемо можливі схеми підключення двох прохідних вимикачів: через зв’язку димер-трансформатор або безпосередньо до вторинної обмотки трансформатора.
Недоліком даної схем є те, що трансформатор може постійно знаходитись під напругою (коли не вимкнули світло шляхом натискання на вимикач), що значно скорочує його життя.

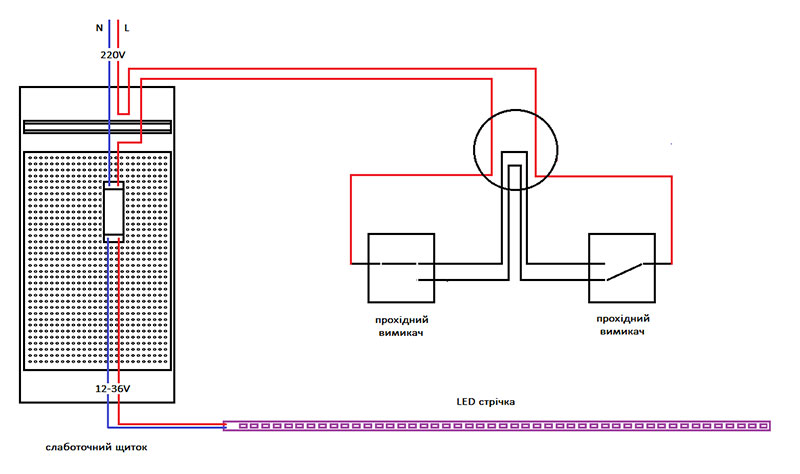

Проста схема, коли група прохідних вимикачів підключається до вторинної обмотки трансформатора. А сам трансформатор розміщується у слаботочному щитку. Серед недоліків – обмеження за потужністю трансформатора, обмеження довжини LED-стрічки.
Електрика в недосвідчених руках – це небезпечно. Професіонал знає всі нюанси роботи з електрикою, має фах, досвід і відповідний інструмент. Він зможе виконати роботи надійно і по завершенню електромонтажу все перевірить та надасть гарантію.
Якщо ви хочете бути впевнені в безпеці та якості електромонтажних робіт, довіртеся фахівцям нашої компанії АртЕлектрика.
