Улаштування контуру заземлення – це створення системи що поєднує електричне обладнання із землею за допомогою для провідників, з'єднаних між собою, та заглиблених їх у землю, для забезпечення нейтральної точки - безпечного відведення електричного струму у разі аварійних ситуацій.
При встановленні заземлення у Львові та Львівській області ми виконуємо наступні роботи:
Для приватних маєтків:
На комерційних об’єктах:
+380974248482
Заземлення є самим простим та ефективним рішенням для мешканців будинку або працівників виробництва від ураження електричним струмом. Як добре не був би зроблений електромонтаж, такі ситуації рано чи пізно можуть виникати при дотику до металевих частин обладнання, які через несправність самого обладнання раптом виявляються під напругою.
Заземлення – це спосіб, який забезпечує зниження величини напруги, що виникла між обладнанням і землею, до її безпечної величини для людини. При цьому надлишок електричного струму, присутній у мережі, спрямовується в ґрунт, що убезпечує людину від важких наслідків після безпосереднього контакту з електрикою.
Встановлення заземлення також потрібне для захисту чутливого обладнання. Воно перешкоджає накопиченню статичної електрики або стрибкам напруги. Монтаж заземлення запобігає електромагнітному випроміненню або зменшує його. Адже електромагнітні завади негативно впливають на електричні пристрої та дороговартісне чутливе обладнання.

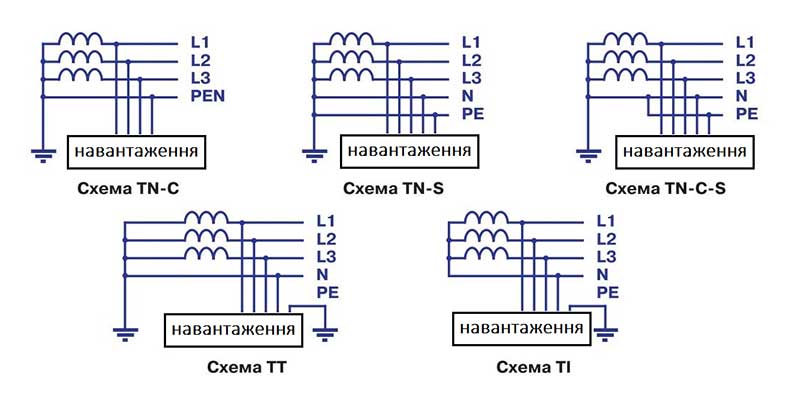

Розрізняють декілька систем заземлення. Усі види заземлення представлені на малюнку нижче.
Найбільш поширенішою є TN, яка використовується в трьох варіантах: TN-C, TN-S,TN-C-S.
Облаштування контуру заземлення здійснюється згідно з вимогами, зазначеними в ПУЕ (Правила Улаштування Електроустановок), найновішого видання від 2017 року.

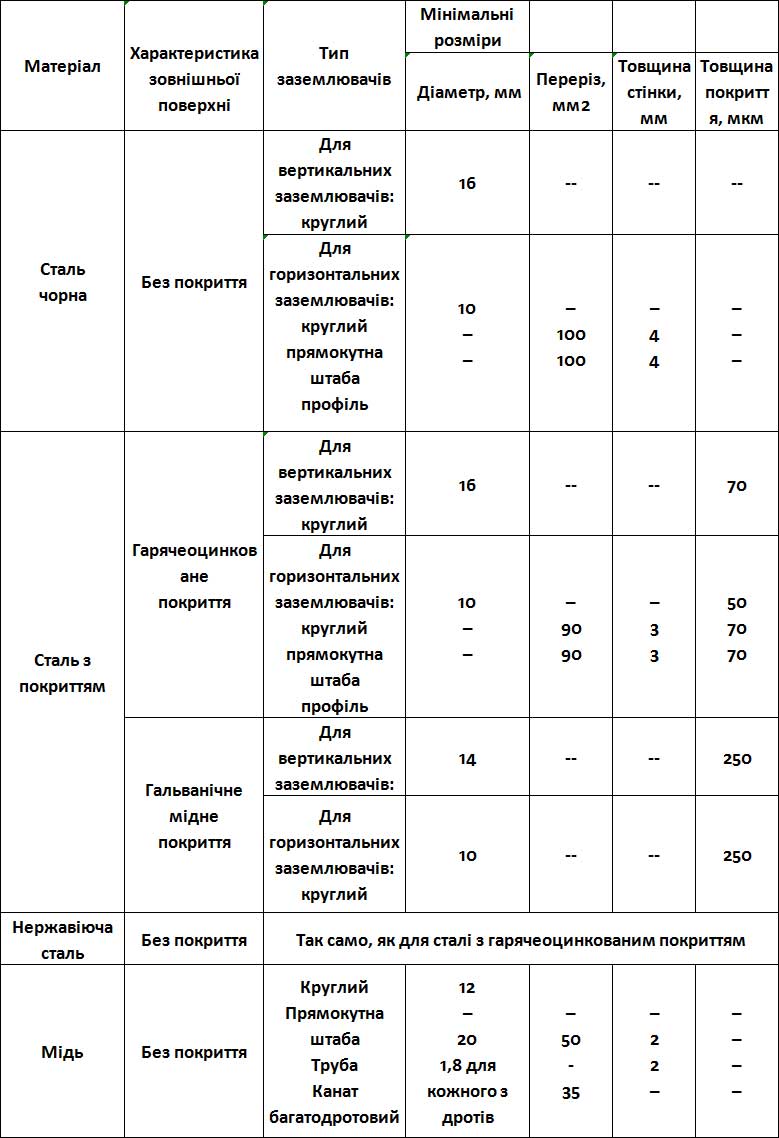

Перше, на чому зосередимо вашу увагу при розгляді вимог щодо системи заземлення – це матеріали. А саме: вимоги до металу, з якого дозволяється виконувати заземлюючий пристрій. Усі нормативи для схеми заземлення представлені в таблиці 1.7.5 ПУЕ України, яку ми наводимо нижче.
Не занурюючись в деталі всієї таблиці, зосередимо вашу увагу тільки на першому стовпці. Як бачите, відповідно до наведеної таблиці, в якості матеріалів може бути використана сталь чорна без захисного покриття або модульне заземлення з оцинкованої обмідненої нержавіючої сталі, або може застосовуватись чиста мідь.
Вибір матеріалу заземлення в приватному будинку чи на підприємстві, як то кажуть, за вами. Тут справа не лише в вартості матеріалів, що суттєво різниться. Відмінність також частково полягає і в якості отримання кінцевого результату. Тому для облаштування контуру заземлення ми радимо використовувати якісні матеріали.

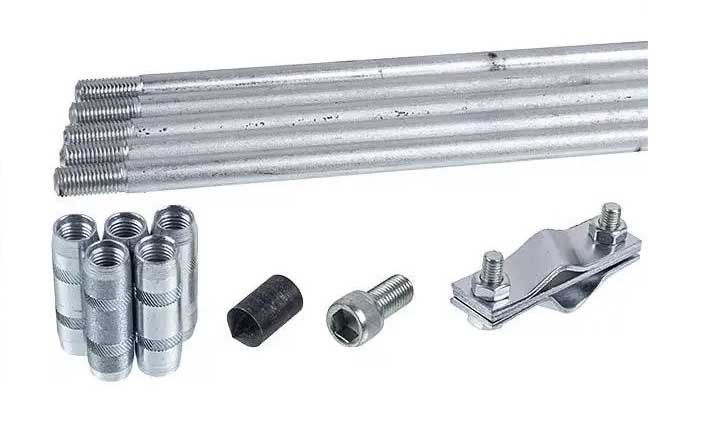

Зараз, наприклад є дуже поширеними вже готові комплекти для виконання заземлення. Вони є оцинкованими з різьбовими з’єднаннями, що дозволяє доволі легко проводити роботи з монтажу заземлення у Львові, а також забезпечує надійні з’єднання. Тому комплект заземлення можна купувати відповідно до потреб вашого об’єкта.
Комплект для виконання контуру заземлення, вказаний на фото вище, підходить як для улаштування заземлення приватного будинку у Львові, так і для промислових об’єктів.
Наступна важлива річ, яка вартує окремої уваги – після виконання монтажу заземлення, обов'язково потрібно виконати перевірку опору розтікання заземлюючого пристрою спеціальним приладом, що вимірює опір заземлення.
Опір заземлення не має перевищувати показник, зазначений у пункті 1.7.94 ПУЕ України. А там вказано, що опір повторного контуру заземлення має бути не більшим ніж 30 Ом. І, відповідно, чим він менший, тим заземлення будинку або на комерційному об’єкті виконано краще.

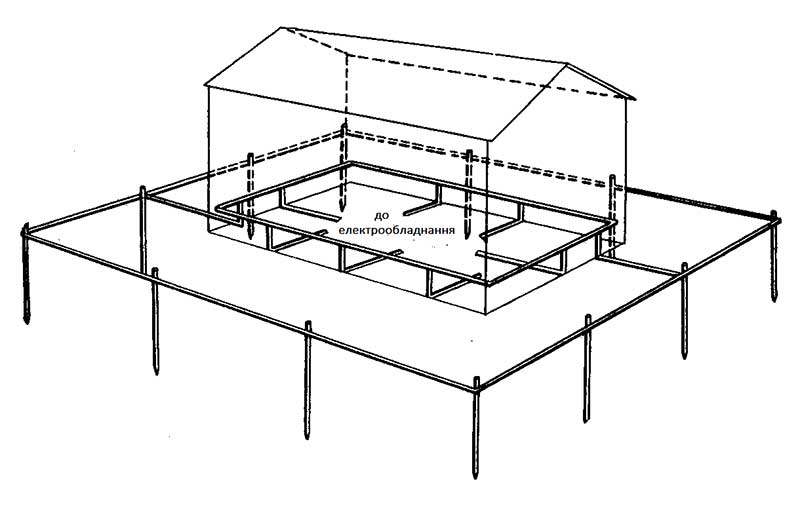

На малюнку нижче представлена приблизна схема контурного заземлення промислово-виробннчої споруди. Подібна схема заземлення може використовуватись на будь-якому об’єкті, де працюють люди та розміщено електричне обладнання з металевим корпусами.
По-перше, опір заземлення залежить від питомого опору ґрунту. В цьому розумінні найгіршими вважаються піщані або скелясті ґрунти. Трохи краще за них – глина або суглинок. І найкращі ґрунти – чорноземні та торф’яні.
Всупереч загальній думці, що нібито ґрунтові води значно покращують заземлення, насправді це не так. Наявність води ніяк не впливає на опір заземлення, на відміну від соляного розчину.
Але це зовсім не поклик до дії – засипати стрижні сіллю, як це роблять деякі «фахівці». Адже сіль зіграє свою роль лише на першому вимірюванні заземлення у Львівській області для замовника, а після дощу одразу змиється на глибину.
По-друге, що впливає на опір заземлення – матеріал, з якого виготовлено сам заземлювач та його розміри (діаметр стержня) і чи відповідають вони нормам, прописаним в ПУЕ.
Місце для забивання заземлюючих стрижнів обирають, виходячи з особливостей будівлі (приватний будинок чи комерційна споруда) та необхідної схеми для внутрішнього заземлення промислового обладнання (виробничі об’єкти), що розташовуватиметься всередині приміщення.
Перед цим потрібно дослідити ґрунти навколо будівель. Навіть на невеликій ділянці вони можуть відрізняться не на користь вашого заземлення. І далі, залежно від геометрії обраної ділянки та розмірів контуру заземлення, ми визначаємо місця для забивання стрижнів і прокладання смуги.
Заземлення та занулення – це два різних способи уникнути ураження електричним струмом.
Різниця між ними в тому, що заземлення у Львові відводить струм у землю, а занулення підключає металеві частини обладнання до нуля (нульовий провід), по якому, в разі витоку струму, миттєво відбувається спрацювання автомата на коротке замикання. Іншими словам – коли фаза попаде на металевий корпус обладнання, відбудеться коротке замикання.
Окрім захисту самого обладнання, контурне занулення також відіграє захисну функцію для людини. Адже при короткому замиканні напруга на металевій частині обладнання буде мінімальною. Проте, на відмінну від занулення, заземлення безпечно відводить струм в землю.
Для вибору виду заземлення для будинку у Львові або занулення необхідно враховувати наступні фактори:
1. Умови експлуатації електромережі – в зонах з підвищеною небезпекою, у вологих місцях, а також там, де присутні легкозаймисті речовини, краще застосовувати заземлення.
2. Тип електромережі – у трифазній мережі з глухо заземленою нейтраллю зазвичай використовують занулення. А в мережах з ізольованою нейтраллю – частіше використовується заземлення.
Вибір між зануленням та заземленням повинен здійснюватися кваліфікованим фахівцем з урахуванням вимог безпеки та особливостей електричної мережі.
Монтаж заземлення своїми руками може бути дуже небезпечним, оскільки неправильне виконання щонайменше позбавить вас заземлення як такого, наслідком чого можливе ураження електричним струмом, виникнення пожежі або пошкодження обладнання. Встановлення заземлення – серйозна справа, яка потребує професійних знань та навичок.
Неправильно зроблене заземлення може створити ілюзію безпеки, але насправді становитиме смертельну загрозу. Тому, якщо ви не впевнені у своїх силах, краще звернутися до фахівців, які мають необхідний досвід та обладнання для виконання якісного та безпечного заземлення.
Заземлення у Львові є обов'язковим елементом будь-якої електричної системи, чи це житловий будинок, офіс або промислове підприємство. Правильно виконане заземлення захищає людей від ураження електричним струмом, запобігає пошкодженню обладнання та забезпечує стабільну роботу електричної мережі.
Занулення є більш швидким та ефективним способом захисту у разі короткого замикання, оскільки воно миттєво відключає обладнання від мережі. Однак, воно може бути небезпечним у разі помилкового спрацювання або неправильного виконання.
Заземлення забезпечує більш надійний захист від ураження електричним струмом, оскільки воно відводить струм в землю, запобігаючи його потраплянню на корпус обладнання. Однак, воно може бути менш ефективним у разі короткого замикання, оскільки потребує часу для спрацювання захисного відключення.
Загалом, у більшості випадків рекомендується встановлення заземлення на різних об’єктах у Львові та Львівській області як більш надійного способу захисту. В деяких випадках може бути доцільним використання занулення або комбінації цих методів захисту для забезпечення максимального рівня безпеки.
