Устройство контура заземления – это создание системы, объединяющей электрическое оборудование с землей с помощью проводников, соединенных между собой, и углубленных в землю, для обеспечения нейтральной точки - безопасного отвода электрического тока в случае аварийных ситуаций.
При установке заземления во Львове и Львовской области мы выполняем следующие работы:
Для частных поместий:
На коммерческих объектах:
+380974248482
Заземление является самым простым и эффективным решением для жильцов дома или работников производства от электрического тока. Как бы ни был произведен электромонтаж, такие ситуации рано или поздно могут возникать при прикосновении к металлическим частям оборудования, которые из-за неисправности самого оборудования вдруг оказываются под напряжением.
Заземление – это способ, обеспечивающий снижение величины напряжения, возникшего между оборудованием и землей, до ее безопасной величины для человека. При этом избыток электрического тока, присутствующий в сети, устремляется в почву, что предохраняет человека от тяжелых последствий после непосредственного контакта с электричеством.
Установка заземления также необходима для защиты чувствительного оборудования. Оно препятствует накоплению статического электричества или скачкам напряжения. Монтаж заземления предотвращает электромагнитное излучение или уменьшает его. Ведь электромагнитные помехи оказывают негативное влияние на электрические устройства и дорогостоящее чувствительное оборудование.

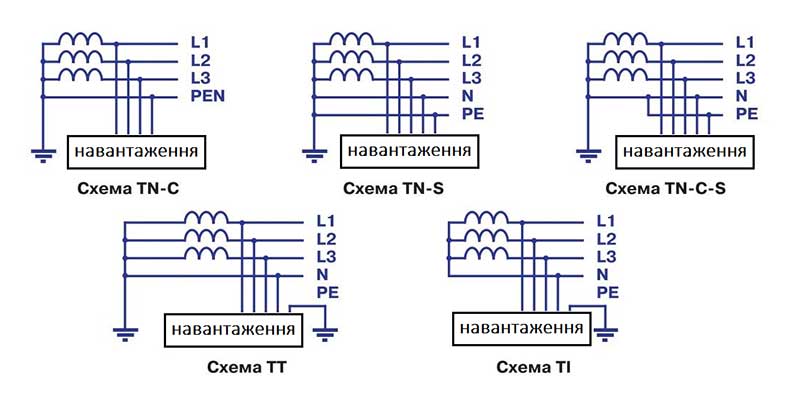

Различают несколько систем заземления. Все виды заземления представлены на рисунке ниже.
Наиболее распространена TN, которая используется в трех вариантах: TN-C, TN-S, TN-C-S.
Обустройство контура заземления осуществляется согласно требованиям, указанным в ПУЭ (Правила Устройства Электроустановок), новейшему изданию от 2017 года.

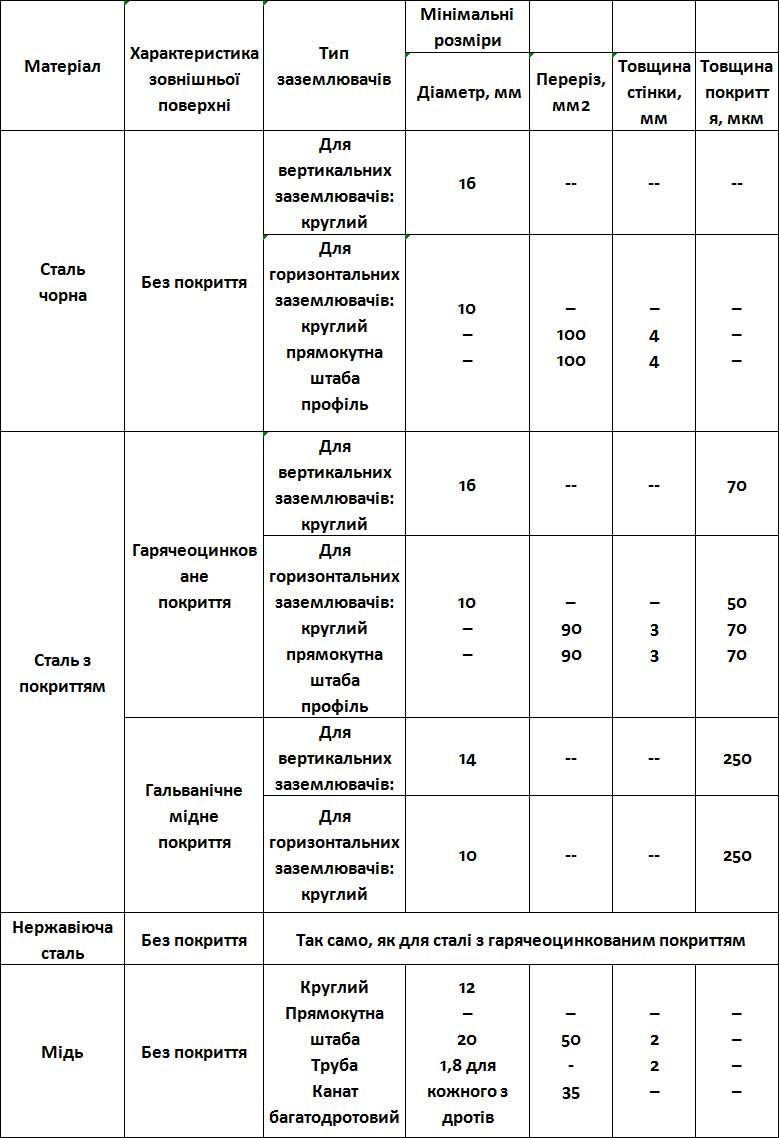

Первое, на чем сосредоточим ваше внимание при рассмотрении требований системы заземления – это материалы. А именно: требования к металлу, из которого разрешается выполнять заземляющее устройство. Все нормативы для схемы заземления представлены в таблице 1.7.5 ПУЭ Украины, приведенной ниже.
Не погружаясь в детали всей таблицы, сосредоточим ваше внимание только на первом столбце. Как видите, согласно приведенной таблице, в качестве материалов может быть использована черная сталь без защитного покрытия или модульное заземление из оцинкованной омедненной нержавеющей стали, или может применяться чистая медь.
Выбор материала заземления в частном доме или на предприятии, как говорится, за вами. Здесь дело не только в стоимости существенно отличающихся материалов. Отличие также отчасти заключается и в качестве получения конечного результата. Поэтому для обустройства контура заземления мы рекомендуем использовать качественные материалы.

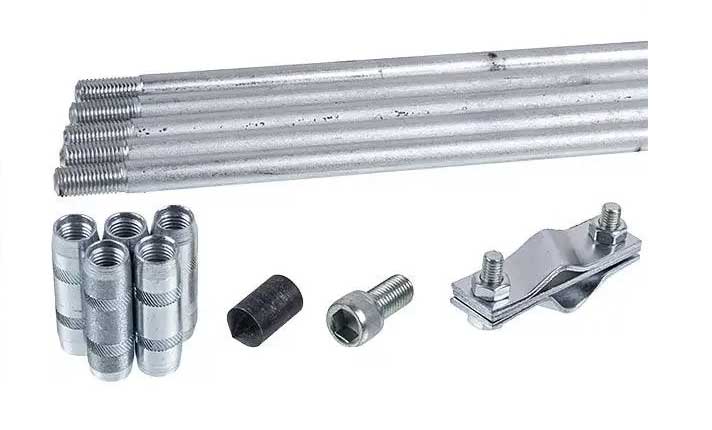

Сейчас, например, очень распространены уже готовые комплекты для выполнения заземления. Они оцинкованы с резьбовыми соединениями, что позволяет довольно легко проводить работы по монтажу заземления во Львове, а также обеспечивает надежные соединения. Поэтому комплект заземления можно покупать в соответствии с потребностями вашего объекта.
Комплект для выполнения контура заземления, указанный на фото выше, подходит как для заземления частного дома во Львове, так и для промышленных объектов.
Следующая важная вещь, которая стоит отдельного внимания – после выполнения монтажа заземления обязательно нужно выполнить проверку сопротивления растекания заземляющего устройства специальным прибором, измеряющим сопротивление заземления.
Сопротивление заземления не должно превышать показатель, указанный в пункте 1.7.94 ПУЭ Украины. А там указано, что сопротивление повторному контуру заземления должно быть не более 30 Ом. И, соответственно, чем оно меньше, тем заземление дома или на коммерческом объекте выполнено лучше.

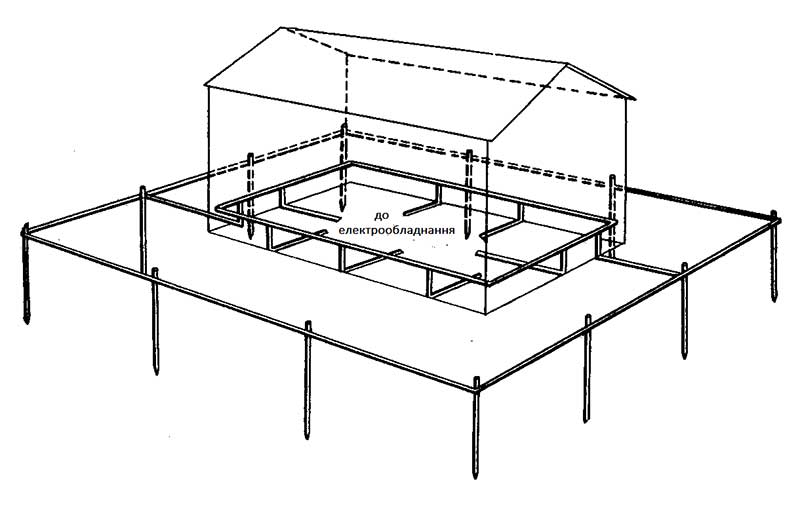

На рисунке ниже представлена примерная схема контурного заземления промышленно-производственного сооружения. Подобная схема заземления может использоваться на любом объекте, где работают люди и расположено электрическое оборудование с металлическим корпусом.
Во-первых, сопротивление заземлению зависит от удельного сопротивления почвы. В этом смысле худшими считаются песчаные или скалистые почвы. Чуть лучше их – глина или суглинок. И лучшие почвы – черноземные и торфяные.
Вопреки общему мнению, что грунтовые воды значительно улучшают заземление, на самом деле это не так. Наличие воды никак не влияет на сопротивление заземлению, в отличие от соляного раствора.
Но это совсем не зов к действию – засыпать стержни солью, как это делают некоторые «специалисты». Ведь соль сыграет свою роль только на первом измерении заземления для заказчика во Львовской области, а после дождя сразу смоется на глубину.
Во-вторых, что влияет на сопротивление заземления – материал, из которого изготовлен сам заземлитель и его размеры (диаметр стержня) и соответствуют ли они нормам, прописанным в ПУЭ.
Место для забивания заземляющих стержней выбирают исходя из особенностей здания (частное здание или коммерческое сооружение) и необходимой схемы для внутреннего заземления промышленного оборудования (производственные объекты), которая будет располагаться внутри помещения.
Перед этим нужно исследовать почвы вокруг построек. Даже на небольшом участке они могут отличаться не в пользу вашего заземления. И далее, в зависимости от геометрии выбранного участка и размеров контура заземления, мы определяем места для забивания стержней и прокладки полосы.
Заземление и зануление – это два разных способа избежать поражения электрическим током.
Разница между ними в том, что заземление во Львове отводит ток в землю, а зануление подключает металлические части оборудования к нулю (нулевой провод), по которому, при утечке тока, мгновенно происходит срабатывание автомата на короткое замыкание. Другими словами – когда фаза попадет на металлический корпус оборудования, произойдет короткое замыкание.
Кроме защиты самого оборудования, контурное зануление также играет защитную функцию для человека. Ведь при коротком замыкании напряжение на металлической части оборудования будет минимальным. Однако, в отличие от зануления, заземление безопасно отводит ток в землю.
Для выбора вида заземления для дома во Львове или зануления необходимо учитывать следующие факторы:
1. Условия эксплуатации электросети – в зонах с повышенной опасностью, во влажных местах, а также там, где присутствуют легковоспламеняющиеся вещества, лучше применять заземление.
2. Тип электросети – В трехфазной сети с глухо заземленной нейтралью обычно используют зануление. А в сетях с изолированной нейтралью – чаще используется заземление.
Выбор между занулением и заземлением должен производиться квалифицированным специалистом с учетом требований безопасности и особенностей электрической сети.
Монтаж заземления своими руками может быть очень опасным, поскольку неправильное выполнение по меньшей мере лишит вас заземления как такового, что может привести к поражению электрическим током, пожару или повреждению оборудования. Установка заземления – серьезное дело, требующее профессиональных знаний и навыков.
Неправильно сделанное заземление может создать иллюзию безопасности, но на самом деле будет представлять собой смертельную угрозу. Поэтому если вы не уверены в своих силах, лучше обратиться к специалистам, которые имеют необходимый опыт и оборудование для выполнения качественного и безопасного заземления.
Заземление во Львове является обязательным элементом любой электрической системы, будь то жилой дом, офис или промышленное предприятие. Правильно выполненное заземление защищает людей от поражения электрическим током, предотвращает повреждение оборудования и обеспечивает стабильную работу электрической сети.
Зануление является более быстрым и эффективным способом защиты при коротком замыкании, поскольку оно мгновенно отключает оборудование от сети. Однако оно может быть опасно в случае ошибочного срабатывания или неправильного выполнения.
Заземление обеспечивает более надежную защиту от поражения электрическим током, поскольку оно отводит ток в землю, предотвращая его попадание на корпус оборудования. Однако оно может быть менее эффективным при коротком замыкании, так как требуется время для срабатывания защитного отключения.
В большинстве случаев рекомендуется установка заземления на разных объектах во Львове и Львовской области как более надежного способа защиты. В некоторых случаях может быть целесообразно использование зануления или комбинации этих методов защиты для обеспечения максимального уровня безопасности.
